0 引言

煤三期高度重视环保除尘工作，将除尘设备的有效运行提升到与生产设备同等重要的高度。在原有传统洒水控制方式下，值岗人员操作上位机界面，只能单条线或者单个堆场洒水，需要较多的值岗人员，难以适应集团转型升级和高质量发展的内在要求。因此，对堆场洒水抑尘系统进行整改恰逢其时，尤为重要。

基于上述考虑，本项目对煤三期堆场洒水抑尘监控系统进行优化，在堆场洒水抑尘上位界面增加“自动”、“定时”、“重污染天气”三种模式，其中定时洒水模式极大减轻了值岗人员工作量。过实施本项目，改进了洒水控制方式，减轻了值岗人员工作量，节约了人力成本。

1 总体思路

本项目根据煤三期堆场洒水的现场要求，确定了基于wincc的煤三期堆场洒水抑尘监控系统优化方案。对煤三期堆场洒水抑尘监控系统进行调研，分析原有传统监控系统，根据现有需求，确定总体方案，然后进行PLC程序编写和wincc上位操作界面开发，最后进行现场调试。

2 技术方案

原有传统洒水模式为单线或者单堆场启动，即每条线从第一杆喷枪运行至最后一杆枪后自动停止，需要值岗人员手动操作启动下一条线。如遇到头部喷枪因大机作业或者维修屏蔽不需要洒水时，程序也只能从第一杆喷枪开始，耗费电力、浪费劳动力，设备不能高效稳定运行。针对这一问题，本项目对堆场喷枪站自动洒水模式进行了优化，共有3洒水模式。

2.1自动循环洒水模式

本项目对PLC程序和wincc上位界面进行重新开发，设计自动循环洒水模式，该模式将全场270杆喷枪，每6个喷枪绑定为一组，共分成44个组。

2.1.1 PLC编程

对堆场喷枪站进行分组，利用定时器对喷枪喷枪洒水时间及切换组时间进行设定；利用比较指令和加指令实现组循环切换功能，最终实现任意组为启点，完成整个堆场洒水功能。

2.1.2 Wincc界面开发

工控组态软件Wincc是一个集成的人机界面系统和监控管理系统，可以有效监控堆场控制系统。首先将将堆场270杆枪，对应1场9的6杆枪设置为第一组，依次类推，到对应扩容堆场6场1、6场2的第44组，完成喷枪站编组。

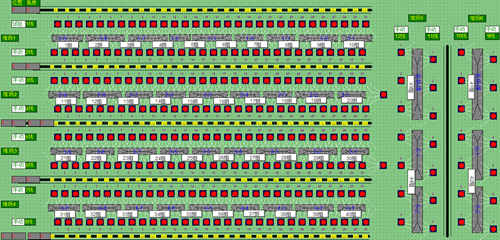

图2-3 Wincc界面喷枪站编组

然后使用脚本程序，将wincc上位界面与PLC程序中变量绑定通过对PLC编程和wincc上位界面开发，完成自动循环模式，以组的形式启动洒水程序，值岗人员可以以任意一组喷枪为起点，以该组的前一组为终点完成整个堆场洒水。若遇到因维修或者大机作业需要大面积屏蔽喷枪时，值岗人员可以选择屏蔽喷枪的下一组为启点开始洒水，到屏蔽喷枪的上一组停止，可以有效节约能源。

2.2定时洒水模式

秦皇岛属于海洋气候地区，具有明显的温暖带半湿润季风气候特征，该地区海风受海洋气候的影响季节变化明显，环境温度、风速等因素对堆场煤炭起尘有较大影响，根据这一特点，公司制定了堆场洒水作业标准，分为初春及初秋、夏季、冬季三个时段，如下表所示：

表2-1 六公司堆场洒水作业标准

    根据各个时段起止时间，基于S7-400 PLC进行相关程序设计，利用系统功能系统块SFC1实现对系统时间的读取。根据系统读取时间，与每个时段的时间进行比较，满足条件即启动程序运行。

若初春及初秋时段模式启动，每年的2月25日至4月14日以及10月16日至12月10日日期范围内，每天到06:00、10:00、11:00、13:00、14:00、20:00时，系统将会自动启动洒水程序，同时将时间设定45秒，该模式下，大大节省了值岗人员的工作量，同时精确度更高。

2.3重污染模式

为进步一提高公司重污染天气应急响应以及处理能力，本项目在wincc上位开发界面设置重污染模式，在上位机界面留有洒水时长设置窗口，对喷枪站洒水时长进行设置。当接到上级通知后，值岗人员在洒水市场设置窗口设定时间，然后启用重污染模式，可以有效降低堆场起尘。

3 结语

    本项目在堆场洒水抑尘监控界面增加了“自动”“定时”“重污染天气”三种模式，实现全天候定制化自动洒水和洒水时长的精确控制，在集团尚属首次应用。有效提高了值岗人员对洒水除尘设备的操控性能，提高了设备的运行效率和劳动效率。

作者简介：周金慧，1989.5-，女，汉族，河北省唐山市，硕士研究生，高工
